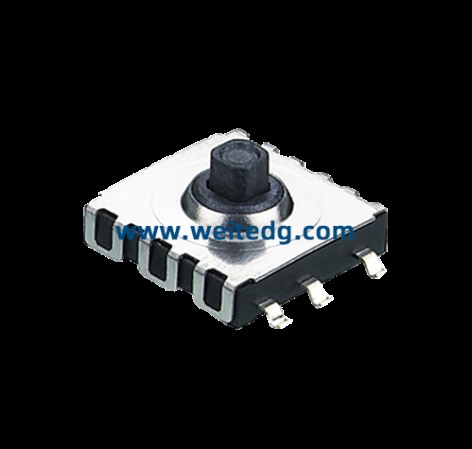

轻触开关

系列： TMHM14

特点： 4向加中心推按

尺寸： 10.4X10.0mm

产品分类： 轻触开关 - M系列/多功能型

应用

※ 数码相机和数码视频摄像机便携式音频设备

※ 手机和掌上电脑之类的数码设备



特点

※ 控制单元可以实现中心推按

※ 单个旋钮可以实现复合操作

※ 紧凑的尺寸和低面允许重复焊接

※ 可以做编带和盘装



尺寸图

PCB电器参考图

电路图

如何订购

产品一览

料号                类型  操作力度         操作方向 行程           寿命 初始接触电阻 按钮高度

TMHM14-070-B 贴片 300gf,160gf 直按        0.20mm 100,000次 最大500mN 7.0mm

包装

散装：4K/袋

编带和盘装：1K/盘
